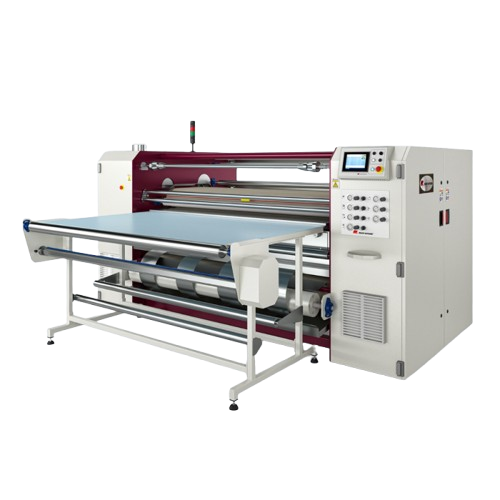

Calandra Monti Antonio T05-2000:
– Ancho cilindro: 200 cm.
– Diámetro cilindro: 50 cm.
– Ancho de trabajo: 180 cm.
– Tamaño: 340 cm (ancho) x 325 cm (largo) x 182 cm (alto).
– Sistema de calentamiento: mediante resistencia en baño de aceite sin presión ni aire.
– Control de temperatura: programable a través de una pantalla táctil y regulable mediante una placa electrónica, sistema equipado con alarmas y limitación de temperatura máxima (230 °C).
Potencia: 25 kW.
Consumo eléctrico medio: 17 kW/h.
Presión aire comprimido: 6 – 8 bar.
Velocidad mecánica: 0.5 – 7.5 m/min.
Peso neto: 3.050 kg.
Incluye
– Motores autónomos (independientes) con un sistema electrónico de sincronización.
– Fieltro en NOMEX con sistema de regulación de tensión manual y centrado automático del fieltro.
– Sistema de protección del fieltro en caso de apagón y/o ausencia de aire comprimido.
– Contador de metros programable, con alarmas al alcanzar la cantidad previamente programada.
– Panel interfaz con pantalla táctil en el área frontal de la máquina para su manejo.
– Mesa corta de trabajo anterior de 120 cm.
Recomendaciones de uso:
– Lee el manual de instrucciones.
– Haz una inspección visual.
– Prepara los materiales.
– Ajusta la temperatura, presión y velocidad.
– Mantenimiento preventivo.
– Supervisión constante.
– Utiliza elementos de seguridad.
MODELO T05-2000
Calandra especial en continuo para piezos y tejidos en rollo, para:
• Impresión por transferencia
• Reactivación de las tintas
• Termofijado
Polivalente y versátil, la máquina está diseñada para la impresión por transferencia en todas las siguientes
condiciones de trabajo:
• papel de impresión en rollo y material a estampar en rollo
• papel de impresión en rollo y material a estampar en piezas
• papel de impresión en hojas y material a estampar en piezas
1. CARACTERÍSTICAS DEL CILINDRO DE IMPRESIÓN:
1.1. Diámetro: 500 mm (19,69’’)
1.2. Ancho cilindro: 2.000 mm (78,74“).
1.3. Ancho de trabajo: 1.800 mm (70,87“).
2. CALENTAMIENTO Y CONTROL TEMPERATURA:
2.1. El calentamiento del cilindro se efectúa mediante una resistencia en baño de aceite en completa ausencia
de presión y aire. Sistema MONTI ANTONIO S.p.a.
2.2. La temperatura del cilindro se programa a través de la pantalla táctil y se regula mediante una placa
electrónica. El control de la temperatura está equipado con un sistema de alarmas y de limitación de la
temperatura máxima (230ºC).
3. CONTROL DE TENSIONES:
3.1. Control de tensión material a estampar en rollo:
• Entrada: freno a disco con regulación neumática + freno pieza
• Salida: enrollado por contacto sobre rodillo en salida
3.2. Control de tensión papel de impresión en rollo:
• Entrada: freno a disco con regulación neumática
• Salida: Bobinado en eje de aluminio accionado por el motor principal y equipado con fricción neumática
3.3. Control tensión papel protección:
• Entrada: freno a disco con regulación neumática
• Salida: Bobinado en eje de aluminio accionado por el motor principal y equipado con fricción neumática
4. OTROS DISPOSITIVOS INCLUIDOS EN LA MÁQUINA:
4.1. Motores autónomos (independientes) con un sistema electrónico de sincronización.
4.2. Fieltro en NOMEX con sistema de regulación de tensión y sistema de centrado del fieltro automáticos.
4.3. Sistema incorporado de protección del fieltro en caso de black-out y/o de ausencia de aire comprimido.
4.4. Contador de metros programable, con alarmas al alcanzar la cantidad previamente programada.
4.5. Gestión central de la máquina, incluidos los controles de temperatura, controlados por PLC programable para
la memorización de los datos de producción.
4.6. Panel interfaz con pantalla táctil en el frontal de la máquina para acceso a los distintos programas de trabajo.
4.7. Mesa corta de trabajo anterior, 1.200 mm.
5. DIAMETROS ROLLOS MÁQUINA SIN OPCIONES:
• Diámetro rollo de tejido de entrada 300 mm (11,81”).
• Diámetro rollo de tejido en salida 300 mm (11,81”).
• Diámetro rollo de papel de impresión en entrada 300 mm (11,81”)
MODELO T05-2000
• Diámetro rollo de papel de impresión en salida 300 mm (11,81”) – Diámetros mayores a petición
• Diámetro rollo de papel de protección en entrada 400 mm (15,75”).
• Diámetro rollo de papel de protección en salida 400 mm (15,75”).
6. DATOS TÉCNICOS:
6.1. Potencia instalada: 25 kW
6.2. Consumo eléctrico medio: 17 kW/h
6.3. Presión aire comprimido: 6÷8 bar
6.4. Velocidad mecánica: 0.5 – 7.5 m/min.
6.5. Medidas (con mesa anterior): ancho 3.400 mm (133,86’’). Longitud 3.250 mm (138,58”). Altura 1.820 mm
(71,65”)
6.6. Peso neto (con mesa anterior estándar): 3.050 Kg
6.7. Máquina fabricada de acuerdo con las normativas de la CE.
6.8. Partida arancelaria: 84 51 80 30
