DESCRIPCIÓN

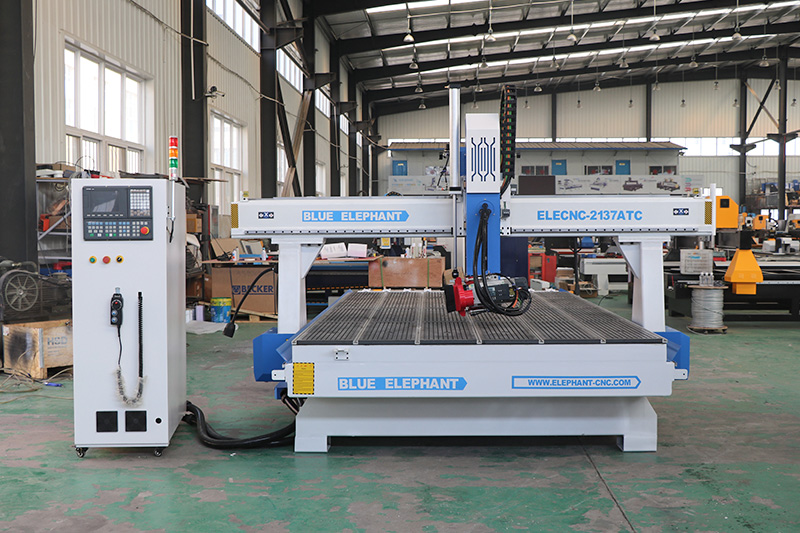

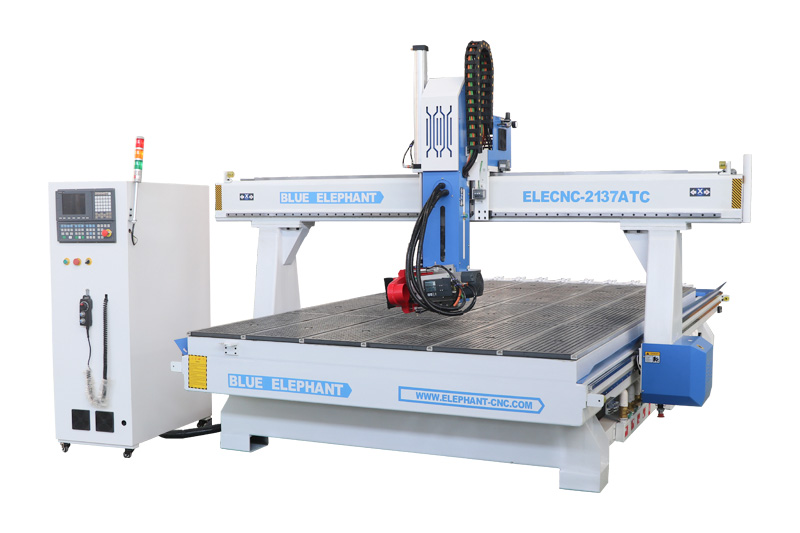

La fresadora CNC ATC 2137 de 4 ejes para tallado de madera 3D incorpora un almacén de herramientas lineal con 20 portabrocas, que selecciona automáticamente las brocas adecuadas para satisfacer las diferentes necesidades de trabajo. Esta máquina CNC de 4 ejes se utiliza principalmente para el tallado 2D y 3D de madera, MDF y polywood. Es ideal para la fabricación de gabinetes, puertas, moldes, artesanías en madera, etc.
Caracteristicas
1. Cambiador de herramientas automático lineal, contiene 20 herramientas / bits para CNC de 4 ejes que cumplen con los requisitos de tallado y corte de madera;
2. El husillo ATC de enfriamiento por aire HSD que puede oscilar ± 90 grados es adecuado para el procesamiento en 3D, realizando trabajos de carpintería de usos múltiples;
3. Los kits CNC de marca global: como los servomotores YASKAWA de Japón, los controladores y el reductor Shimpo de Japón, hacen que la máquina funcione de manera estable y precisa;
Parámetros
| Modelo | ELECNC2137ATC-4A |
| Recorrido del eje X, Y | 2100x3700mm, opción: 1300*2500mm; 2000*3000mm; 2000*4000mm, etc. |
| recorrido del eje Z | 400 mm, opción: 500 mm, 600 mm, etc. |
| Tipo de husillo | Husillo de refrigeración por aire 9kwATC, ER32 |
| Tipo de inversor | 11kw |
| Dispositivo giratorio | Opción: dispositivo rotativo |
| Revista de herramientas | Cambiador de herramientas automático de tipo lineal |
| Portaherramientas con pinza | Boquilla ER32: φ4, φ6, 1/8, 1/2 |
| Sistema de control | Controlador Syntec de Taiwán, opción: LNC de Taiwán |
| Sistema de conducción | Japón Yaskawa Servo Motor de 850 W y controlador de 1000 W Opción: servomotor Leadshine de 1300 W y servocontroladores |
| Reductor | Reductor SHIMPO Japón |
| estructura de la máquina | Cuerpo resistente con tratamiento de enfriamiento |
| Mesa de trabajo | Mesa de trabajo de aluminio con ranura en T |
| Cilindro posicionador | Opcional: 7 piezas (X3, Y4) |
| Guia lineal | #25 Guía lineal de Taiwa |
| Transmisión | Eje X, Y: piñón y cremallera helicoidal de Taiwán/Alemania Eje Z: tornillo de bola de alta precisión Taiwán TBI |
| Sistema de lubricación | Sistema de lubricación automática 1.5L |
| Calibracion de herramientas | Calibración del sensor de herramienta manual |
| Cables | Cables de Alemania Igus con CE, certificado cUL |
| Software compatible | Artcam, Alphcam, Tipo 3, Ucancam, Aspire, etc. |
| Lenguaje de comando | Código G y código M |
| Velocidad de desplazamiento | 40 m/min |
| velocidad de trabajo | 0-25m / min |
| Precisión de reposicionamiento | ± 0.03mm |
| Resolución del sistema | ± 0.0025mm |
| Precisión de trabajo | ± 0.07mm |
| Presión de aire de trabajo | 0.8MPa |
| Voltaje de funcionamiento | 220V 1PH/3PH 50HZ/60HZ 380V 3PH 50HZ / 60HZ |
Elementos opcionales
| Bomba aspiradora |
Tongyou, Taiwán Eurovac, Alemania Becker |
| Sistema de recolección de polvo |
|
| Compresor de aire | Compresor de aire de pistón, compresor de aire de tornillo |
| Dispositivo de protección | Cortina de seguridad |
| Tipo de husillo | Husillo ATC de 9kw (HSK F63), 12kw (ISO30, HSK F63), etc. |
